1、當前銀燒結的主流形式都有哪幾種？

         銀燒結是大功率器件最合適的界面互連技術之一，具有低溫?zé)Y(jié)互連高溫服役的優點。銀燒結材料主要以銀膏和銀膜的形式存在，其中銀膏是最先發展起來并且使用最為廣泛的一種形式，其典型使用工藝流程如圖1所示，主要包括銀膏鋼網印刷、烘箱烘干，然后進行芯片熱貼，最后進行熱壓燒結互連。

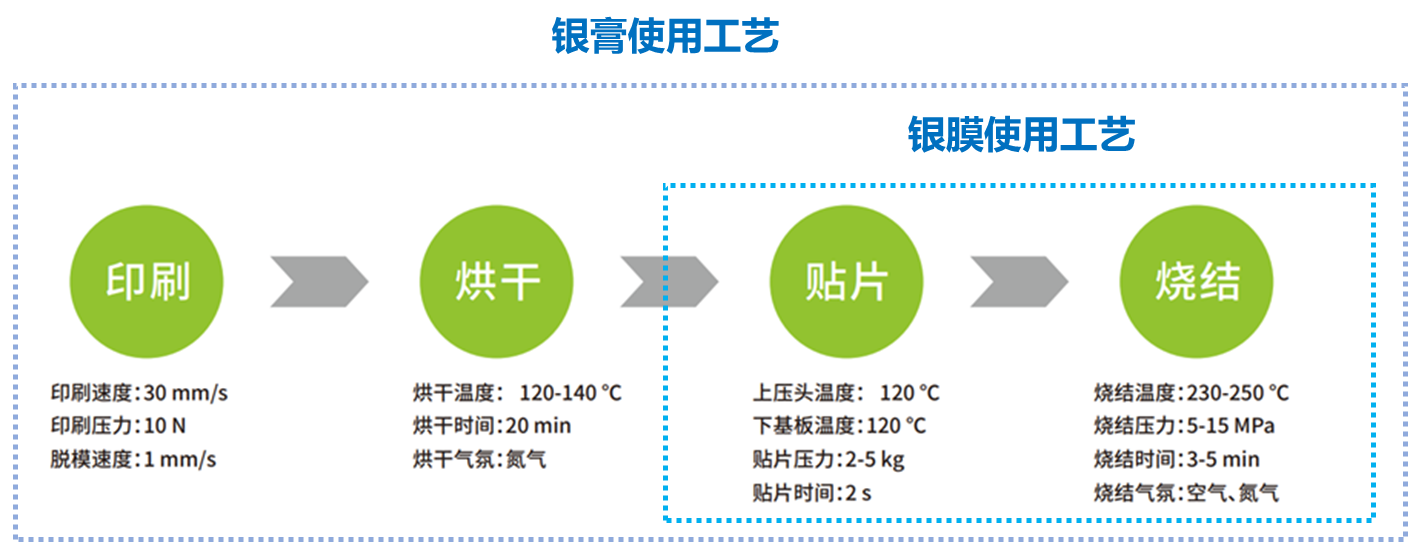

圖1 有壓燒結型銀膏、銀膜工藝流程對比

         銀膜轉印技術是一種將薄膜載體上的銀膜以合適的溫度、壓力轉移到芯片上的技術。銀膜使用的時候避免了印刷與烘干工藝，可以直接將芯片在銀膜上進行轉印，然后貼片、燒結。因此，銀膜是一種非常高效、高質量的銀燒結互連材料。

2、與銀膏相比銀膜轉印的特點有哪些？

（1）表面平整度優于銀膏印刷。例如清連科技目前銀膜表面厚度高度差可控制在3微米以內，而目前銀膏印刷在鋼網升起時會帶來四周高的問題，表面平整度有限。因此，銀膜可以提升連接層質量，降低芯片破碎風險。

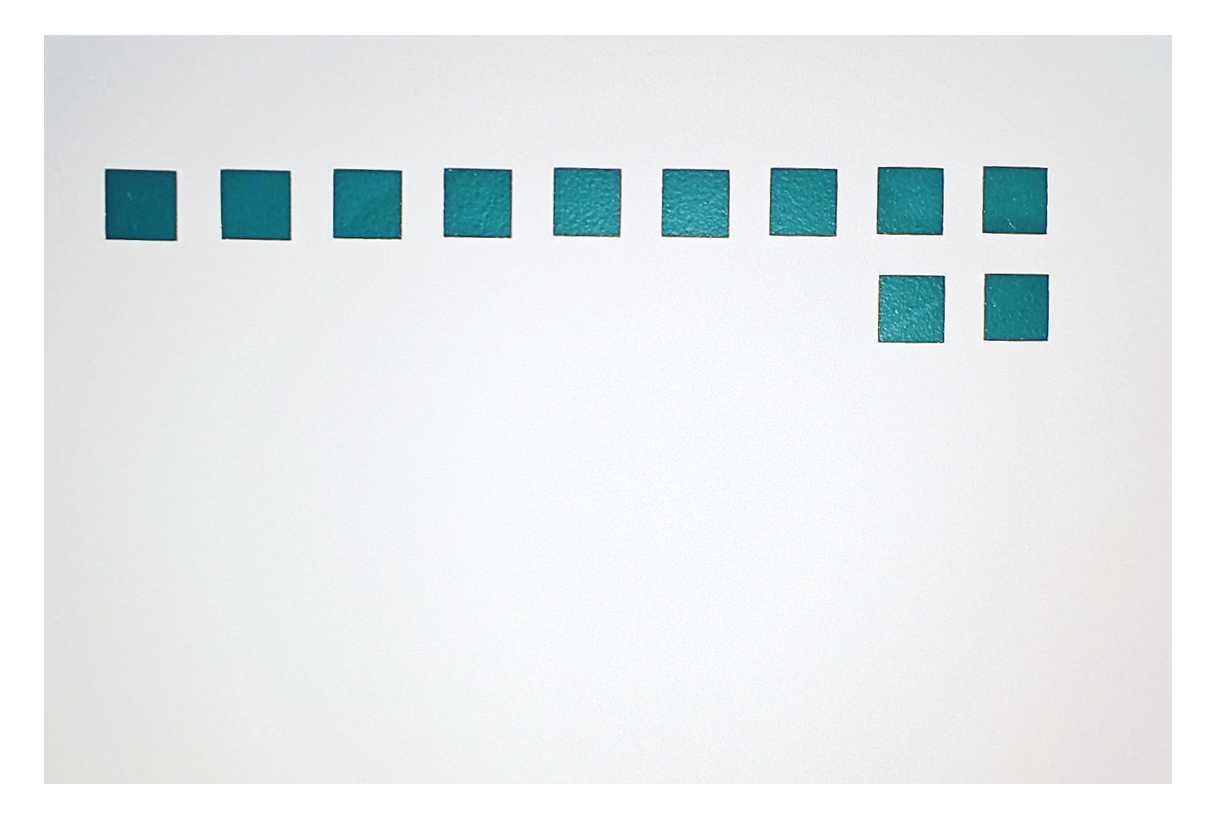

 圖2 銀膜轉印效果展示

（2）芯片周圍沒有多余銀燒結材料殘余。采用銀膏印刷的形式，通常印刷面積要大于芯片面積，導致芯片周圍存在多余銀燒結材料，多余的銀燒結材料在后續工藝流程中存在脫落的風險。而銀膜轉印技術可以完美適配芯片尺寸，避免此類風險。

（3）提高生產效率。省去了銀膏印刷和烘干的流程，直接進行后續的貼片與燒結，大幅度提升了生產效率，同時流程的簡化能夠進一步提升產品質量的一致性與穩定性。此外，還減少了鋼網與印刷機、烘箱的成本。

（4）能夠?qū)崿F(xiàn)大面積互連。銀膜厚度與尺寸可定制，清連科技銀膜目前已經實現了最大6英寸整晶圓鍵合。如此大面積互連對表面平整度以及有機物殘留都有非常高的要求，銀膏無法做到大面積互連所要求的高平整度與盡量少的有機物殘留。

（5）媲美銀膏的導電、導熱、機械性能。銀膜轉印技術與銀膏相比，具有與完全類似的導電、導熱性能，能很好的滿足SiC、GaN等各種高性能器件的要求。

（6）目前國外主流的銀膜供應商只有一家，與銀膏相比，存在售價高、周期長的缺點，導致國內目前首選還是銀膏的形式，只有少數客戶量產在用，也導致用戶存在銀膜售價過高的誤區。目前國內清連科技積累了近20年銀燒結技術，已全面突破銀膜高質量穩定量產技術，其成本媲美銀膏，是國產高質量銀燒結替代的可靠選擇。

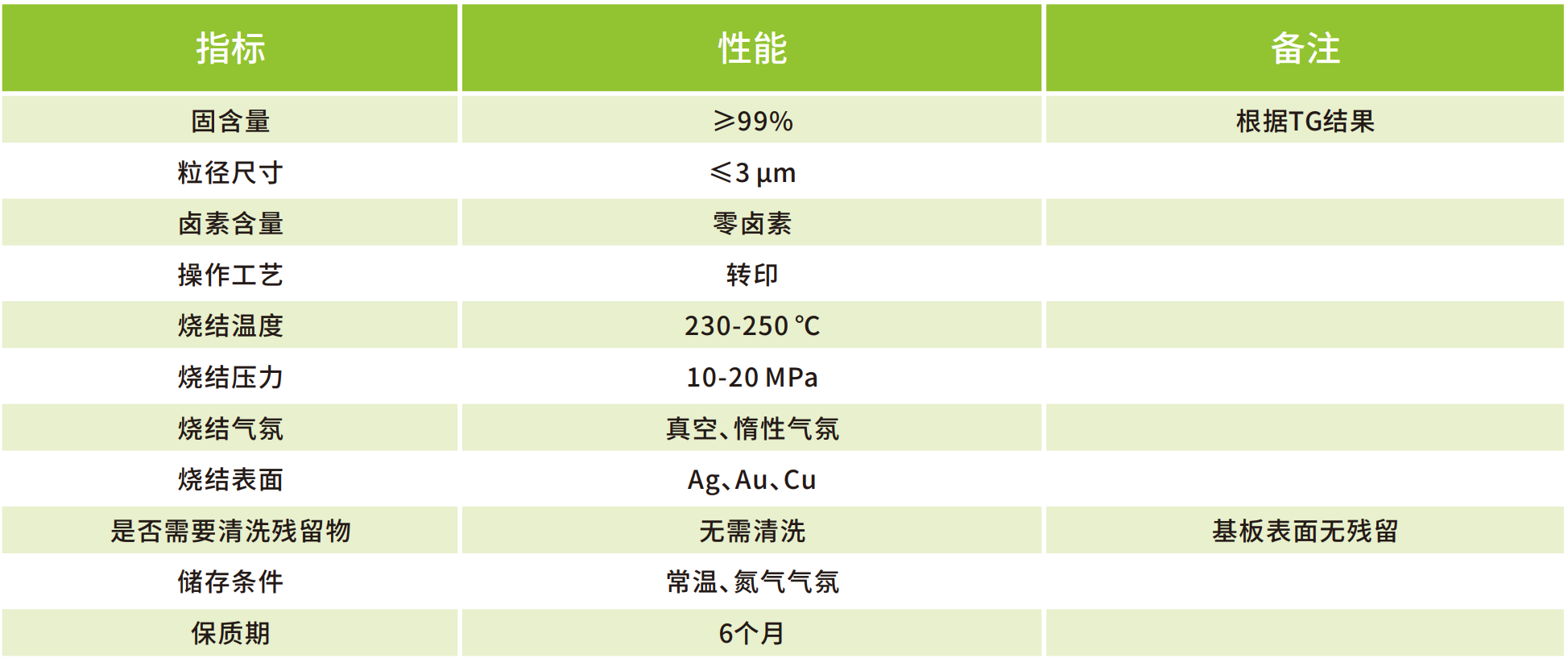

表1 清連科技銀膜技術參數

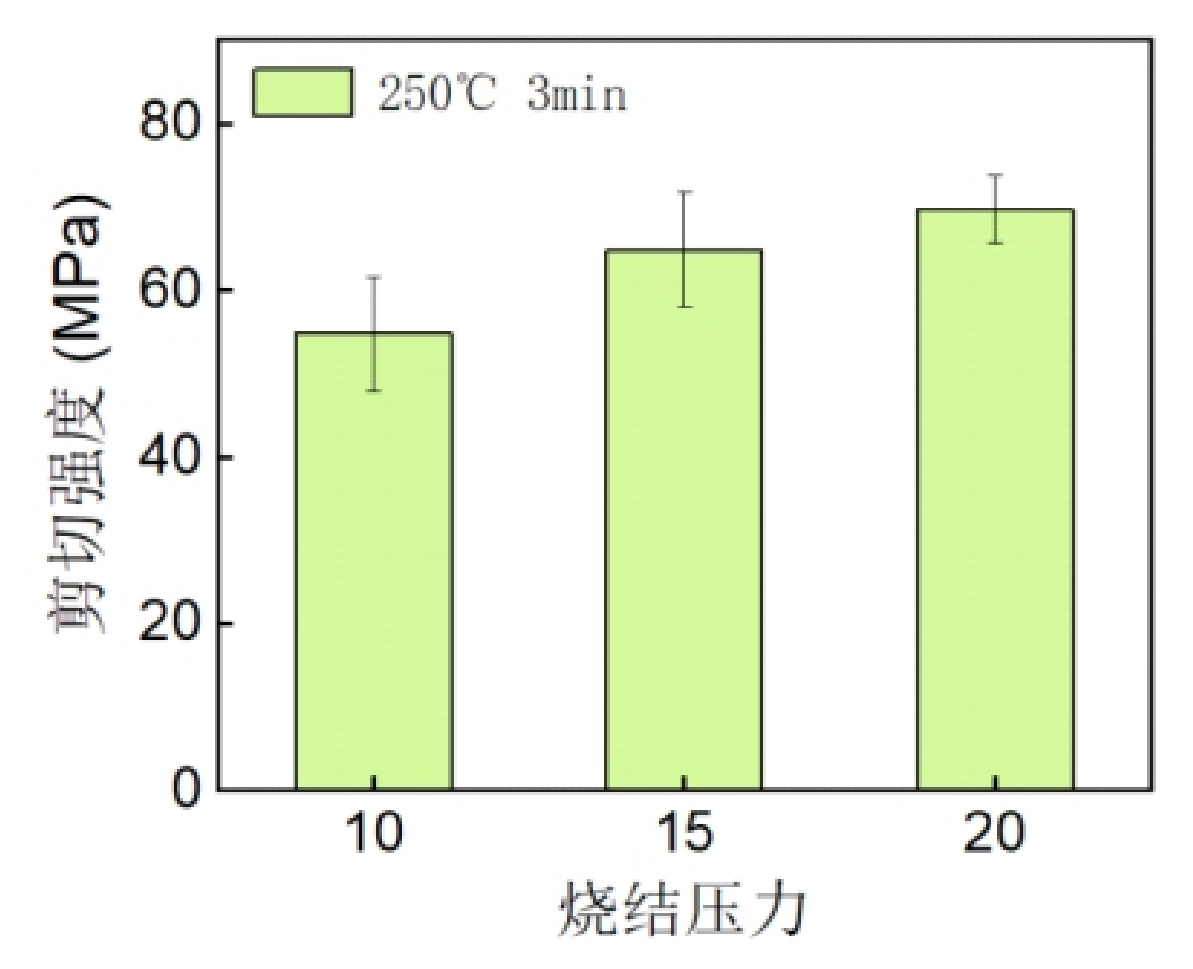

圖3 銀膜燒結互連SiC芯片推拉力強度（5mm×5mm）

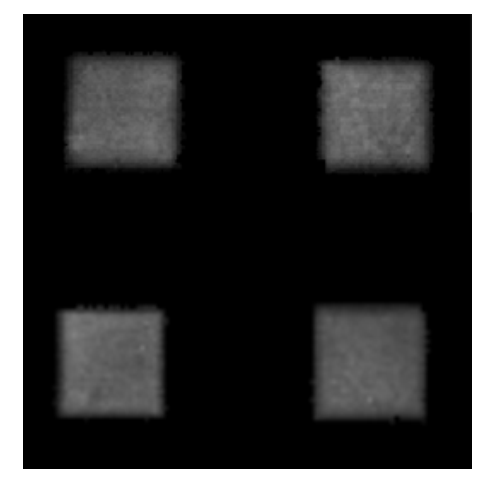

圖4 超聲無損檢測無缺陷（5mm×5mm）

3、銀膜轉印設備有特殊要求嗎？

         與銀膏印刷工藝相比，銀膜轉印不需要增加新的設備。銀膜所需要的轉印設備采用銀膏烘干后的熱貼設備（預燒結）即可。熱貼設備與傳統貼片設備相比，除了具有高精度的貼片功能，在貼片的同時吸嘴還需要具有一定的溫度和壓力。因此，熱貼設備目前可以很好的滿足銀膜轉印的需求。目前，該款設備清連科技與國內頭部設備廠商共同開發，已完成頭部客戶驗證，實現了國產化替代。

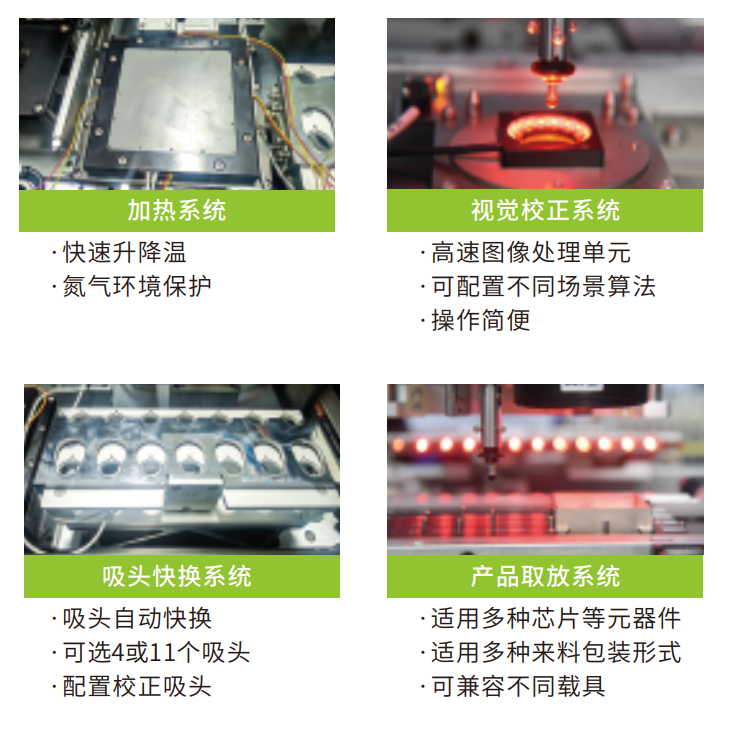

圖5 清連科技銀膜轉?。豳N）設備特點

4、結束語與下期預告

         免費索取銀膜轉印材料樣品、設備演示打樣、技術交流請?jiān)L問zhyhscl.com，或添加小編微信qlsemi。期待與各位同行交流，共同推動納米金屬燒結技術在高性能芯片封裝中的應用。

         下期預告：銀燒結當前存在的問題？大面積互連技術？銅燒結可靠性？or燒結設備？敬請關注。
