技術漫談-SiC 模塊封裝互連用銀燒結/銅燒結常見問題

技術漫談-SiC 模塊封裝互連用銀燒結/銅燒結常見問題

2024-08-15 16:29:37

1、SiC模塊中哪些地方需要用到納米銀/納米銅燒結技術?

         對于一個碳化硅模塊來說,或者對一個功率器件來說,我們知道,芯片的正面和芯片的背面,首先是涉及到互連的,銀燒結或者銅燒結最早是應用在芯片的背面,跟AMB基板進行互連。隨著電流的增加,傳統的鋁線已經不能滿足需求,在芯片正面打銅線或者用銅帶互連是理想的選擇。同時對于AMB板和散熱板之間,就是系統級燒結,現在用的是錫焊料技術,國內很多車企和模塊封裝廠都在積極嘗試用大面積燒結技術實現互連,來滿足模塊高可靠封裝的要求。

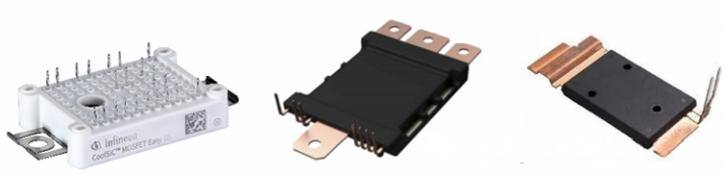

圖1 納米銀燒結技術在sic芯片封裝的應用

2、為什么銀燒結技術可以替代傳統錫焊料?

         對于IGBT,目前芯片互連主要用的是錫的回流焊。然而,對于焊錫來說,使用溫度永遠在焊接的溫度之下。對于燒結來說,就沒有這個煩惱,燒結利用的是納米顆粒的尺寸效應,將金屬材料做到納米和微米的尺度以后,對它施加溫度、壓力和時間三個驅動力以后,讓它形成燒結體,就是業界經常說的低溫連接、高溫服役,也就是說可以在180-250度下去互連,可以在200甚至500度以上使用。貴金屬銀具有優異的導電、導熱性能,此外還具有很好的抗氧化性,其氧化物高溫可自行動態分解,是當前納米金屬燒結技術的首先金屬材料。



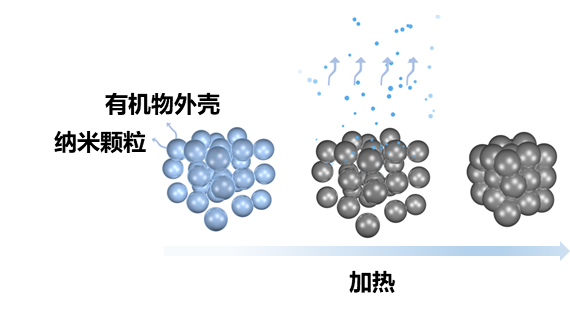

圖2 納米金屬燒結互連原理

3、銅燒結與銀燒結相比有哪些優勢?

         我們都知道銀是貴金屬,未來隨著碳化硅芯片成本的降低,封裝成本會占比越來越高,這一塊雖然大家對銀燒結的成本現在沒有那么在意,隨著大面積燒結的應用,隨著芯片成本的降低,大家一定會關心它的成本問題。為什么大家現在都在關注銅燒結?我們將貴金屬銀換成銅以后,整個模塊的CTE會更匹配一些,第二個成本相比于銀燒結要低很多,但是銀和銅的導電性、導熱性是幾乎接近的。此外,銀燒結工藝為了保證質量,通常在AMB基板上做一個選擇性鍍銀,提高了成本。如果做系統級燒結的時候還需要再鍍銀,這個時候就很麻煩,面積非常大,成本就非常高。再一個就是可靠性,已經有一些研究表明,在功率循環的測試當中,銅燒結表現出跟銀燒結不一樣的失效形式和不同的循環壽命。

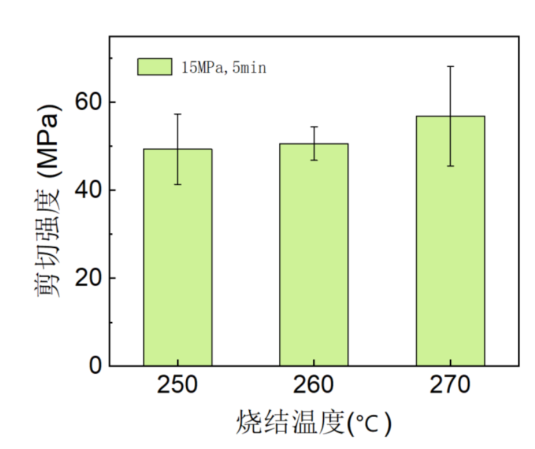

圖3清連銅燒結剪切強度(芯片鍍層Ag,氮?dú)鈿夥?5MPa,5min)

4、如何解決銅燒結存在的氧化問題?

         對于銅燒結來說最大的問題就是氧化的問題,尤其是當尺度到了納米尺度以后。從銅燒結使用的方式上來說,主要從兩個途徑來解決它的氧化問題,一個是從膏體本身的配方上,就是從材料端,第二個是從設備端,設備端要保證有防氧化的能力。還有一個更好的方案,我們知道在燒結的前道工序,有預熱,有熱貼,都會帶來溫度和氧氣,如果這個時候氧化了怎么辦呢?如果燒結設備有一定的還原能力,這個時候?qū)︺~燒結來說,就可以做出更高質量的產品?,F(xiàn)在銅燒結可以說是呼之欲出,國內外的廠商都在做積極的嘗試,包括我們和國內的功率模塊廠商,最長的合作時間已經達到了兩年,現在也進入等待量產階段。



圖4 納米銅氧化與還原效果前后對比

5、無壓燒結與有壓燒結的區別是什么?

         現在碳化硅的模塊基本沒有在用無壓銀燒結,大家經常問不加壓行不行?無壓燒結通常用的是點膠方式,相比于有壓燒結,顧名思義就是在燒結的時候不需要輔助壓力,不給它輔助壓力以后,其燒結體孔隙率較高,可靠性低于有壓燒結。目前無壓燒結適用的芯片尺寸還比較小,大了以后容易產生孔洞等缺陷。目前在碳化硅二極管、射頻器件等得到了一定的應用。無壓燒結在芯片正面互連用的銅夾(Clip),有很大的潛力,目前我們正在積極配合客戶做這一塊的驗證,銅夾(Clip)加燒結工藝有望進一步提升模塊的可靠性。

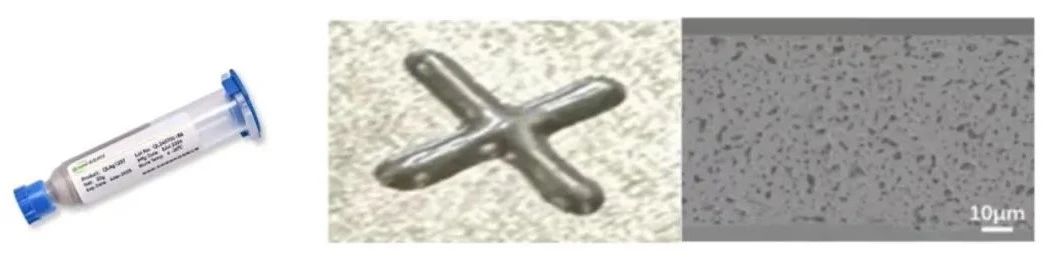

圖5 無壓燒結產品使用與燒結互連后截面組織

6、納米銀/納米銅燒結技術國產化難度如何?

         銀/銅燒結技術是SiC為代表的?性能芯?封裝的??檻核?技術。清連科技致力于高性能芯片高可靠封裝解決方案,是一家產業巨頭投資并孵化的企業,擁有數十名研發人員,其中有4名核?研發?員博?畢業于清華?學,屬于國際上最早研究銀/銅燒結技術團隊之?,其產品已全面覆蓋了當前市面所有納米金屬燒結技術相關產品。已與眾多頭部企業深度技術合作、產品開發,有望實現?端封裝材料與裝備全國產化替代。依托近20年銀/銅燒結材料與設備研發基礎,清連科技?主開發了對標歐美產品的銀燒結材料與設備,并解決了當前銀燒結存在的痛點;此外是國內外極少數掌握銅燒結全套解決?案(封裝材料+封裝裝備+?藝)的半導體公司之?,并擁有豐富的器件可靠性評價經驗。

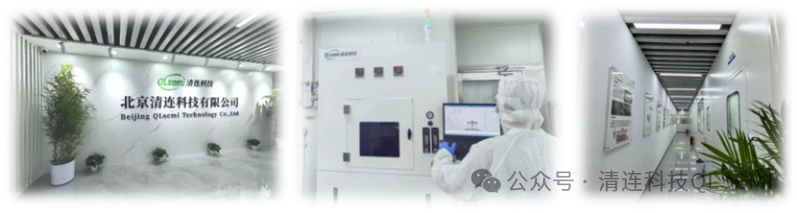

圖6 清連科技內景

7、結束語與下期預告

         盡管銅燒結具有諸多優勢,銀燒結在當下仍是SiC模塊封裝的主流技術。關于銀燒結/銅燒結(包括大面積燒結互連技術)的培訓、交流、注意事項,歡迎大家添加小編微信qlsemi,期待與各位同行交流,共同推動納米金屬燒結技術在高性能芯片封裝中的應用。

        下期預告:銀膜轉印技術?大面積互連技術?銅燒結可靠性?or燒結設備?敬請關注。
